Einzelanlagen "KLASSIK"
Für Haushalt, Gewerbe und Industrie.
Anlagenkapazität je nach Modell: 40 - 400 °d.H x m³.

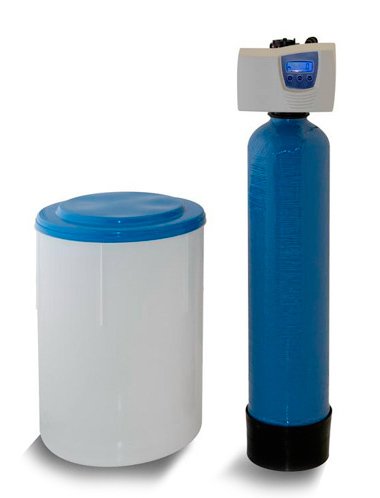

Der Ionenaustauschbehälter steht neben dem Salzsolebehälter.
| Artikel-Nr. | WE-40/ 7700SXT |
WE-60/ 7700SXT |
WE-80/ 7700SXT |
WE-100/ 7700SXT |
WE-120/ 7700SXT |
WE-150/ 7700SXT |
WE-180/ 7700SXT |
|
|---|---|---|---|---|---|---|---|---|
| Anlagenkapazität* | °d.H x m³ | 40 | 60 | 80 | 100 | 120 | 150 | 180 |
| Harzfüllung | Ltr. | 10 | 15 | 20 | 25 | 30 | 37,5 | 45 |
| Durchfluss** | m³/h | 1,6 | 1,7 | 1,8 | 1,9 | 2,0 | 2,1 | 2,2 |
| Durchfluss*** | m³/h | 2,6 | 2,7 | 2,8 | 2,9 | 3,0 | 3,1 | 3,2 |
| Kapazität/Salzverbrauch | ||||||||
| bei 240 g Besalzung | m3/kg | 40/2,0 | 60/3,0 | 80/4,0 | 100/5,0 | 120/6,0 | 150/7,5 | 180/9,0 |
| bei 120 g Besalzung | m3/kg | 32/1,2 | 48/1,8 | 64/2,4 | 80/3,0 | 96/3,6 | 120/4,5 | 144/5,4 |
| Anlagenmaße: | ||||||||
| Gesamthöhe | mm | 980 | 1080 | 1080 | 1080 | 1080 | 1300 | 1550 |
| Wasseranschlußhöhe | mm | 820 | 960 | 960 | 958 | 958 | 1178 | 1428 |
| Drucktank Ø | mm | 177 | 177 | 203 | 228 | 257 | 257 | 257 |
| Salzbehälter Volumen | Ltr. | 100 | 100 | 100 | 100 | 100 | 150 | 150 |
| Salzbehälter Ø/Höhe | mm | 470/660 | 470/660 | 470/660 | 470/660 | 470/660 | 530/780 | 530/780 |
| Anlagenmaße B/T | mm | 680/490 | 680/490 | 700/490 | 730/490 | 760/490 | 760/550 | 760/550 |
| Wasseranschlüsse: | ||||||||
| Roh-/Weichwasser | R | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ |
| Abwasser | R | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ |
| Stromanschluss | V/Hz | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 |
| Stromverbrauch | Watt/Std. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Betriebsdruck min/max | bar | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 |
| Betriebstemp. min/max | °C | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 |
| Artikel-Nr. | WE-240/ 7700SXT |
WE-320/ 7700SXT |
WE-400/ 7700SXT |
WE-500/ 7700SXT |
WE-600/ 7700SXT |
WE-700/ 7700SXT |
WE-800/ 7700SXT |
|
|---|---|---|---|---|---|---|---|---|
| Anlagenkapazität* | °d.H x m³ | 240 | 320 | 400 | 500 | 600 | 700 | 800 |
| Harzfüllung | Ltr. | 60 | 80 | 100 | 125 | 150 | 175 | 200 |
| Durchfluss** | m³/h | 3,2 | 3,3 | 3,4 | 3,5 | 3,6 | 3,7 | 3,8 |
| Durchfluss*** | m³/h | 4,2 | 4,3 | 4,4 | 4,5 | 4,6 | 4,7 | 4,8 |
| Kapazität/Salzverbrauch | ||||||||
| bei 240 g Besalzung | m³/kg | 240/12,0 | 320/16,0 | 400/20,0 | 500/25,0 | 600/30,0 | 700/35,0 | 800/40,0 |
| bei 120 g Besalzung | m³/kg | 192/7,2 | 256/9,6 | 320/12,0 | 400/15,0 | 480/18,0 | 560/21,0 | 640/24,0 |
| Anlagenmaße: | ||||||||
| Gesamthöhe | mm | 1440 | 1550 | 1840 | 1840 | 1840 | 1840 | 1840 |
| Wasseranschlußhöhe | mm | 1318 | 1430 | 1718 | 1718 | 1718 | 1718 | 1718 |
| Drucktank Ø | mm | 304 | 333 | 369 | 406 | 406 | 469 | 508 |
| Salzbehälter Volumen | Ltr. | 200 | 200 | 300 | 300 | 460 | 460 | 670 |
| Salzbehälter Ø/Höhe | mm | 530/1030 | 530/1030 | 710/1060 | 710/1060 | 880/1150 | 880/1150 | 980/1150 |
| Anlagenmaße B/T | mm | 880/550 | 910/550 | 1130/730 | 1170/730 | 1340/920 | 1400/920 | 1540/1020 |
| Wasseranschlüsse: | ||||||||
| Roh-/Weichwasser | R | 1 1/4“ | 1 1/4“ | 1 1/4“ | 1 1/4“ | 1 1/4“ | 1 1/4“ | 1 1/4“ |
| Abwasser | R | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ |
| Stromanschluss | V/Hz | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 | 230/24-50 |
| Stromverbrauch | Watt/Std. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Betriebsdruck min/max | bar | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 | 2,2/8 |
| Betriebstemp. min/max | °C | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 | 5/40 |
* Anlagenkapazität in m³ bei Entfernung von 1° Härte, Beispiel: Anlagenkapazität 60:15° Härte = 4 m³ tatsächliche Kapazität
** Durchfluss bei max. Harzbelastung bzw. 1,0 bar Druckverlust
*** Durchfluss bei max. empfohlenem Druckverlust = 1,6 bar
