Korrosionsschutz

Promatik® NGPromatik® NG
Durchflussproportional Dosiergerät für die Flüssigkeitsdosierung

Diese Dosiergeräte schützen Rohrleitungen, Armaturen und Geräte, wie Boiler, Wasch- und Geschirrspülanlagen vor Korrosion und Kalkablagerung. Hier dosiert man Wirkstoffe wie Silikat, Phosphat oder Silikat-Phosphat-Gemische. Diese Wirkstoffe bilden eine Schutzschicht im Leitungsnetz und verringern die Aggressivität und Härteablagerung des Wassers.

Zur genauen Dosierung der genannten Wirkstoffe entwickelte ProMinent das Proportionaldosiergerät Promatik®. Es erhält von einem Kontaktwassermesser mit festem Impulsabstand jeweils dem Durchfluss entsprechend Impulse. Pro Impuls erfolgt dabei ein Dosierhub der Dosierpumpe und die Dosierlösung wird zudosiert. Die Dosiermenge pro Hub kann dabei über den Hubeinstellknopf stufenlos im Bereich 100 - 50 % eingestellt werden. Bedingt durch die sehr geringe Anlaufgrenze und kurzen Impulsabstand ist von geringstem Wasserdurchsatz bis maximaler Belastung immer eine konstante mengenproportionale Chemikalienzugabe gegeben und somit auch bester Verfahrenserfolg gewährleistet.

Promatik® Typ NG 5 NG 10 NG 20 NG 30
Maximaler Durchfluss Q max. m³/h 5 11 16 27
Untere Arbeitsgrenze m³/h 0,05 0,08 0,13 0,24
Dosierabstand ca. l/Hub 0,7 1,1 1,8 2,8
Dosierleistung 50-100 % ml/m³ 50 - 165 50 - 165 50 - 165 50 - 165
Betriebsdruck max. bar 10 10 10 10
Dosierpumpe Typ BT4b 1000 BT4b 1601 BT4b 1602 BT4b 1604

Proportionaldosiergerät zur durchflussabhängigen, einstellbaren Dosierung von flüssigen Medien, wie EXACTAPHOS®, im Trinkwasserbereich. Bestehend aus Beta® Dosierpumpe, Kontaktwassermesser, Sauggarnitur mit Fußventil und Niveauschalter, Dosierventil und Dosierleitung.

Die Promatik® ist in zwei Ausführungen erhältlich:

Ausführung „R“:

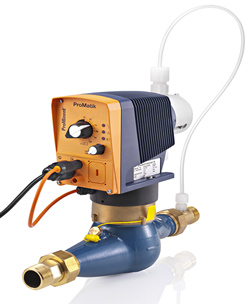

Kompakt-Dosiergerät, Dosierpumpe auf dem Kontaktwassermesser aufgebaut. Einbaulage waagerecht

Ausführung „W“:
Splitting-Dosiergerät, mit Wandkonsole zur Aufnahme der Dosierpumpe. Kontaktkabel und PE-Dosierleitung 2 m lang. Einbaulage des Kontaktwassermessers waagerecht.



Werkstoffe
Dosierkopf: Polypropylen (PP)
Ventile: PVDF
Dosiermembrane: EPDM mit PTFE-Auflage
Dichtungen: PTFE
Ventilkugeln: Keramik
Niveauschalter: PP
Saugleitung: PVC weich
Dosierleitung: PE
